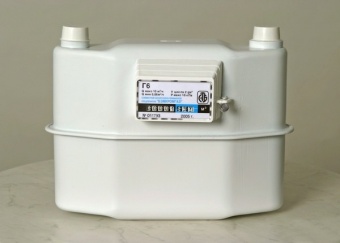

Счетчик газа Берестье G6

Бытовые мембранные счетчики газа Г6 предназначены для измерения количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по ГОСТ 20448-90, а так же других неагрессивных газов, применяемых в бытовых и производственных целях, прошедшего через них потребителю.

Счетчики имеют сертификаты типа Республики Беларусь, России, Молдовы, Украины, Азербайджана.

Направление потока газа указано стрелкой на корпусе счетчика. Счетчики газа соответствуют требованиям технических условий СТБ 1159-99 и международных рекомендаций МОЗМ №6; №31.

Отличительные свойства

Теплостойкость в соответствии с требованиями международных стандартов и СТБ8001-93 - + 6500С. Не имеет аналогов в Республике Беларусь. Применена синтетическая мембрана, корпус из оцинкованной стали (горячий цинк).

Применена магнитная муфта, не требующая технического обслуживания в течение всего срока службы (не имеет аналогов в Республике Беларусь).

Все типы счетчиков изготовляются с левым или правым входом.

Описание

Счетчик состоит из неразборного герметичного корпуса, две половины которого соединены между собой металлической обечайкой, измерительного механизма, смонтированного внутри корпуса, счетного механизма.

Газ, проходящий через счетчик, заполняет поочередно по две камеры и придает возвратно-поступательное движения мембранам, которые посредством рычажной передачи приводят во вращение кулачковый механизм.

Кулачковый механизм обеспечивает золотниковое распределение газа по четырем камерам и через привод передает вращение на цифровой счетчик пропорционально прохождению газа.

Технические характеристики

1. Рабочий диапазон температур: - 40- + 50 °С

2. Рабочий диапазон расхода газа: Г6, Г6Т: 0,06 -10 м3/час

3. Рабочее давление газа в сети не более -10 кПа

4. Потеря давления при максимальном расходе газа не более: Г6, Г6Т - 250 Па.

5. Объем измерительной камеры счетчика - 2дм3

6. Основная относительная погрешность счетчика при нормальных условиях:

• ±1,5% при расходах 0,1Q ном < Q < Q max
• ± 3% при расходах Q min < Q < 0,1Q ном

7. Дополнительная относительная погрешность, вызванная отклонением температуры газа от +20°С по сравнению с основной в диапазоне температуры от - 20°С +35°С составляет не более % на 1 С: Г6Т - ± 0,1.

8. Диаметр условного прохода, мм - 25.

9. Межцентровое расстояние между штуцерами: 250 ± 10 мм.

10. Резьбовые штуцера G 11/4"

11. Габариты счетчика (длина х ширина х высота) не более, мм - 330x170x250

12. Масса счетчика, не более, кг - 3,3 кг.

13. Средний срок службы - 16 лет.

14. Межповерочный интервал - 8 лет.

15. Упаковка - картонная коробка (длина х ширина х высота) - 350 х 183 x 275

16. Вес одного счетчика в упаковке, брутто: 3,6 кг

17. Цена деления младшего разряда - 0,2 дм3

Правила монтажа и эксплуатации

Монтаж и демонтаж счетчика производится на газовых сетях, прошедших испытания согласно действующей НД на сети и только специализированными организациями, имеющими лицензию Госатомнадзора.

Монтаж счетчика должен предусматривать установку запорного крана перед счетчиком. Счетчик должен быть смонтирован стационарно в вертикальном положении (штуцерами вверх). При монтаже счетчика снаружи помещения необходимо защитить его от попадания атмосферных осадков, пыли, прямых солнечных лучей, действия химически агрессивных сред, от ударов и вибраций.

При подготовке счетчика к монтажу следует исключить попадания посторонних предметов во внутрь счетчика через открытие штуцера.

При испытаниях газопровода повышенным давлением (более 15 кПа) счетчик от газопровода должен быть отключен.
